SZRG-Ⅰ型建筑围护结构保温性能测试装置由冷(热)箱、温度控制装置和围护结构传热系数现场检测仪组成。测试装置即可作为冷箱使用,也可作为热箱使用。通过控制冷(热)箱内温度恒定,人工造成被测试件两侧温差,在相对稳定条件下,进行热阻、传热系数等参数的测量,从而提高总体测试精度。该测试装置不受气候影响,在不同季节均可进行检测。适用于建筑围护结构传热系数现场检测和实验室检测

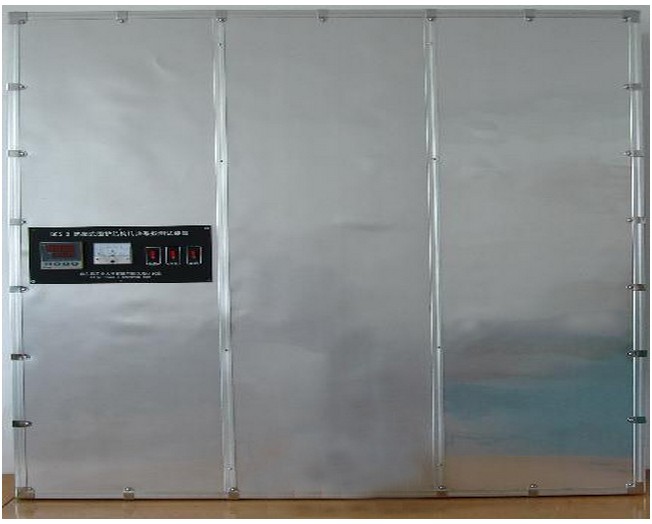

SZRG-Ⅰ型建筑围护结构保温性能测试装置



SZRG-Ⅰ型建筑围护结构保温性能测试装置的技术指标:

◎ 冷(热)箱装置:

冷热箱尺寸1200×1000 mm,采用铝合金框架结构,内壁设高效保温层。箱内设有加热/制冷和空气循环装置。温度采用智能调节,恒温控制。控温范围:0~50℃;温度控制精度:≤0.2℃。

◎ 测量系统:

测量系统由温度传感器、热流传感器、围护结构传热系数现场检测仪及数据通讯处理软件组成。实现对热箱内外空气温度、试件表面温度、热流密度及热阻、传热系数的高精度测量。

1、温度测量

通道:6路;量程范围:-40℃—100℃;分辨率:0.01℃;准确度:≤0.2℃。用于建筑围护结构内外表面温度、热箱内外空气温度测量。

2、 热流密度测量

通道:3路;量程范围:0—±20mV;分辨率:0.001mV;测量准确度:≤0.01 mV;传感器采用板式热流计,用于建筑围护结构热流密度测量。

3、根据所测温度、热流密度实时自动计算、显示围护结构的热阻及传热系数;

4、USB接口通讯,配有专用数据通讯处理软件;

5、联机状态下可实时显示当前数据、历史数据及曲线等;

6、软件运行环境: Windows2000/XP操作系统。

SZRG-Ⅰ型建筑围护结构保温性能测试装置的配置:

◎ 冷箱1个

◎ 热箱1个

◎ 构件架1个(用户可多选几个)

◎ 温控仪1台

◎ 电源1台
